Hướng dẫn cách đo điện trở bằng đồng hồ vạn năng chi tiết

Một trong những chức năng thường được sử dụng ở đồng hồ vạn năng là đo điện trở. Tuy nhiên, đối với những người vẫn chưa quen thuộc với dụng cụ này có thể sẽ không biết cách đo điện trở bằng đồng hồ vạn năng. Chính vì vậy, Kyoritsuvietnam.net sẽ hướng dẫn chi tiết cho bạn cách đo điện trở bằng 2 loại đồng hồ vạn năng phổ biến hiện nay.

Nguyên tắc khi đo điện trở bằng đồng hồ vạn năng

Bạn cần biết những nguyên tắc đo điện trở bằng đồng hồ vạn năng để đảm bảo an toàn cho bản thân và thiết bị.

Đo điện trở khi thiết bị không được kết nối trong mạch

Khi các thiết bị còn kết nối trong mạch điện thì bạn không nên đo điện trở luôn. Tốt nhất, bạn nên loại các thiết bị này khỏi mạch điện trước khi tiến hành đo. Bởi nếu phép đo được thực hiện trong mạch, các thành phần khác xung quanh sẽ bị ảnh hưởng. Dẫn đến kết quả đo sẽ không chính xác.

Mạch kiểm tra không được cấp nguồn

Nếu phải đo điện trở trên mạch, bạn cần ngắt nguồn điện khỏi mạch. Vì khi dòng điện đi qua mạch có thể khiến kết quả đo không chính xác. Thậm chí nhiều trường hợp, dòng điện chạy qua mạch gây điện áp quá cao có thể làm hỏng đồng hồ vạn năng.

Các tụ điện trong mạch cần được xả

Khi đo điện trở, các tụ điện trong mạch cần được xả hết điện năng ra. Việc này đảm bảo kết quả đo được chuẩn xác, không bị tác động bởi các yếu tố ngoại cảnh.

Đối với từng trường hợp điện trở

Khi thực hiện đo điện trở nhỏ (cỡ <10Ω), bạn cần để que đo và chân điện trở tiếp xúc tốt nếu không kết quả không chính xác. Với tình huống đo điện trở lớn (cỡ > 10kΩ), tay không được tiếp xúc đồng thời vào cả 2 que đo. Vì như vậy điện trở của người sẽ mắc song song với điện trở cần đo, từ đó làm giảm kết quả của phép đo. Đặc biệt, khi đo điện trở bằng đồng hồ vạn năng không được chạm tay vào đầu kim đo hay phần tử đo. Điều này sẽ gây nguy hiểm cho bạn.

Cách đo điện trở bằng đồng hồ vạn năng kim

Để thực hiện phép đo điện trở bằng đồng hồ vạn năng kim, bạn làm theo hướng dẫn đo điện trở dưới đây:

Bước 1: Chuyển thang đo của đồng hồ về thang đo điện trở (Ω). Nếu điện trở nhỏ thì để thang đo x1 ohm hoặc x10 ohm, nếu bạn đo điện trở lớn thì để thang x1Kohm hoặc 10Kohm

Bước 2: Cắm hai đầu dò vào các giắc là COM và Ohm trên đồng hồ vạn năng.

Bước 3: Đặt que đo vào 2 đầu điện trở. Giá trị đo được sẽ tính theo công thức: Giá trị đo = chỉ số thang đo x thang đo.

Ví dụ: Bạn để thang đo là 100 Ohm và kết quả hiển thị là 28. Vậy giá trị thu được là 100 x 28 = 2800 ohm = 2,8 K ohm.

Bước 4: Đọc kết quả đo.

Lưu ý khi đo điện trở bằng đồng hồ vạn năng kim

Khi thực hiện hướng dẫn đo điện trở bằng đồng hồ vạn năng kim, hãy lưu ý đưa đồng hồ về 0 bằng cách đặt chạm 2 đầu dò với nhau để tạo ra một mạch ngắn. Sau đó điều chỉnh zero để nó hiển thị 0 Ohm.

Ngoài ra, sau khi sử dụng xong, cần tắt đồng hồ vạn năng và chuyển công tắc chức năng sang dải điện áp cao. Việc này sẽ giúp tránh được tình trạng chọn không đúng phạm vi và chức năng cho những lần thực hiện sau.

Cách đo điện trở bằng đồng hồ vạn năng số

Là dòng sản phẩm hiện đại nên so với đồng hồ vạn năng kim, cách đo và đọc giá trị đo điện trở bằng đồng hồ vạn năng số đơn giản hơn nhiều. Bạn chỉ cần thực hiện theo các hướng dẫn đo điện trở bằng đồng hồ vạn năng sau đây:

Bước 1: Điều chỉnh núm vặn trên thân máy về thang đo điện trở (Ω) và kết nối với các đầu dò

Bước 2: Cắm que đo màu đen vào cổng chung COM. Que đỏ cắm vào cổng V/Ω.

Bước 3: Đặt 2 que của đồng hồ vạn năng vào 2 đầu điện trở để tiến hành đo. Chọn thang đo sát nhất với giá trị đo để có kết quả chính xác.

Bước 4: Thực hiện lại phép đo lần 2 để đảm bảo cho ra kết quả đo điện trở chính xác nhất

Bước 5: Đọc kết quả đo được trên màn hình kỹ thuật số LCD

Lưu ý khi đo điện trở bằng đồng hồ vạn năng số

Khi thực hiện theo hướng dẫn cách đo điện trở bằng đồng hồ vạn năng, bạn nên lưu ý một số vấn đề sau. Để tránh làm hỏng đồng hồ hoặc làm ảnh hưởng đến kết quả đo.

• Luôn đảm bảo nguồn điện được ngắt hoàn toàn trước khi tiến hành đo điện trở
• Nên để que đo và chân điện trở tiếp xúc tốt khi đo điện trở nhỏ ( <10Ω) để có kết quả chính xác nhất.
• Tay không được tiếp xúc đồng thời vào hai que đo khi đo điện trở lớn (> 10kΩ) vì điều này sẽ làm ảnh hưởng tới kết quả đo.

Nhìn chung, đo điện trở bằng đồng hồ vạn năng có bước thực hiện rõ ràng và khá đơn giản. Cách đo điện trở bằng đồng hồ kim hay đồng hồ số đều tương đối dễ. Bạn có thể đọc hướng dẫn cách sử dụng đồng hồ vạn năng đo điện trở và tự thực hiện.

XEM THÊM: Công dụng và chức năng của đồng hồ vạn năng

Đồng hồ vạn năng đo điện trở giá tốt

Bên cạnh những cách đo điện trở bằng đồng hồ vom mà Kyoritsuvietnam.net hướng dẫn ở trên, nếu bạn đang có nhu cầu mua đồng hồ vạn năng, có thể tham khảo một số mẫu dưới đây:

Đồng hồ vạn năng Kyoritsu 1110

Đồng hồ vạn năng Kyoritsu 1110 sở hữu chức năng đo đa dạng với khả năng đo điện áp một chiều và xoay chiều đến 600V, đo dòng điện một chiều đến 300mA và đặc biệt là khả năng đo điện trở lên đến 300kΩ. Phù hợp để thực hiện cách đo điện trở bằng đồng hồ vạn năng.

Với khả năng làm việc vượt trội, kết hợp cùng thiết kế nhỏ gọn, chắc chắn cho phép thao tác dễ dàng ở nhiều vị trí khác nhau, Kyoritsu 1110 là sản phẩm đang được nhiều kỹ sư, thợ điện chuyên nghiệp sử dụng phục vụ cho công việc đo, kiểm tra dòng điện tại các nhà máy, đo thiết bị điện tử, khoáng sản, điện lực,…

Thông số kỹ thuật :

• DCV: 0.3V/3/12/30/120/300/600V (20kΩ/V)

• ACV: 12V30/120/300/600V (9kΩ/V)

• DCA: 60µA/30/300mA Ω: 3/30/300kΩ

• Kiểm tra liên tục: 100Ω

• Nhiệt độ: -20ºC~+150ºC

• Nguồn kiểm tra: 1.5V (0.7~2V)

• Nguồn: R6P (AA) (1.5V) × 2

• Kích thước:140(L) × 94(W) × 39(D) mm

• Cân nặng: 280g approx.

• Phụ kiện: Que đo, Pin, Hộp đựng, HDSD Phụ kiện chọn thêm: Que đo nhiệt độ

Đồng hồ vạn năng Kyoritsu 1009

Đồng hồ vạn năng Kyoritsu 1009 được tích hợp nhiều tính năng như ampe kế, vôn kế và ôm kế, cho phép máy đo được điện áp AC/DC, đo điện trở Ω, tần số và đo  thông mạch, kiểm tra tụ điện, diode.

Máy có thiết kế cầm tay nhỏ gọn, kết cấu chắc chắn, độ bền cao và giá thành rẻ hơn nhiều so với các dòng máy đồng hồ vạn năng cùng dòng. Do đó, phù hợp với nhiều đối tượng người dùng khác nhau.

Thông số kỹ thuật:

• DCV: 400mV/4/40/400/600V

• ACV: 400mV/4/40/400/600V

• DCA: 400/4000µA/40/400mA/4/10A

• ACA: 400/4000µA/40/400mA/4/10A

• Ω: 400Ω/4/40/400kΩ/4/40MΩ

• Kiểm tra điốt: 4V/0.4mA

• Hz: 5.12/51.2/512Hz/5.12/51.2/512kHz/5.12/10MHz

• C: 40/400nF/4/40/100µF

• Nguồn : R6P (1.5V x 2) ;

• Khối lượng : 260g

• Kích thước : 155(L) × 75(W) × 33(D)mm

• Phụ kiện : Que đo, Pin x 2, Hướng dẫn

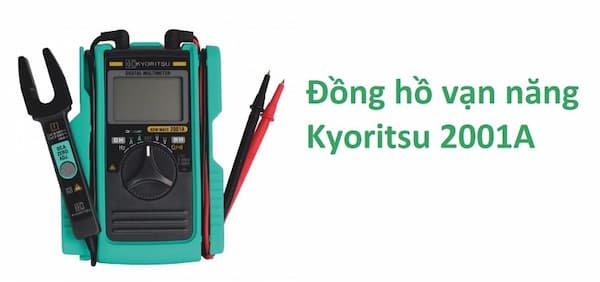

Đồng hồ vạn năng Kyoritsu 2000

Sở hữu Kyoritsu 2001, công việc đo, kiểm tra và sửa chữa điện sẽ trở nên đơn giản và dễ dàng hơn bao giờ hết. Thiết bị có thể đo dòng AC/DC ở phạm vi 60A, đo DC V, AC V : 600V và đo điện trở 340Ω/3.4/34/340kΩ/3.4/34MΩ. Ngoài ra, máy còn có thể sử dụng để đo tần số dòng điện, kiểm tra bóng bán dẫn và điện dung tụ điện.

Đồng hồ vạn năng Kyoritsu 2001 không chỉ có khả năng làm việc đa chức năng mà còn được đảm bảo an toàn tuyệt đối cho người dùng khi sử dụng. Sản phẩm có thể chịu quá áp lên tới 3700V trong vòng 1 phút để hạn chế tình trạng cháy chập, đáp ứng đầy đủ tiêu chuẩn an toàn CAT III 300V. Đây cũng là thiết bị rất thích hợp để thực hiện cách đo điện trở bằng đồng hồ vạn năng.

Thông số kỹ thuật:

• DCV: 340mV/3.4/34/340/600V

• ACV: 3.4/34/340/600V

• DCA: 60A ACA: 60A -Ω: 340Ω/3.4/34/340kΩ/3.4/34MΩ

• Continuity buzzer: 30Ω

• Tần số (ACA): 3.4/10kHz (ACV) 3.4/34/300kHz

• Kìm kẹp: φ6mm

• Nguồn: R03 (DC 1.5V) × 2

• Kích thước: 128(L) × 87(W) × 24(D)mm

• Khối lượng: 210g approx.

• Phụ kiện: Pin R03 (DC 1.5V) × 2, HDSD

Đồng hồ vạn năng Hioki 3030-10

Hioki 3030-10 là dòng đồng hồ vạn năng chỉ thị kim (analog) sở hữu dải đo điện áp DC 0,3 V; đo điện áp AC 12 V (9 kΩ/V) với độ chính  xác ± 4% f.s. Ngoài ra, thiết bị này còn có thể đo điện trở lên tới 3 kΩ (trung tâm thang đo là 30 Ω) và đo dòng điện 300 mA.

Sản phẩm thích hợp thực hiện cách đo điện trở bằng đồng hồ vạn năng. Cũng như dùng cho các công việc đo và kiểm tra điện, sử dụng trong các nghiên cứu về điện, điện tử,...

Thông số kỹ thuật:

• Dải đo điện áp DC: 0,3 V (16,7 kΩ/V), 3/12/30/120/300/600 V (20 kΩ/V)

• Dải đo điện áp AC: 12 V (9 kΩ/V). Độ chính xác: ± 4% f.s. 30/120/300/600 V (9 kΩ /V) Độ chính xác: ± 2,5% f.s

• Dải đo dòng DC: 60 μA / 30 m / 300 mA (300 mV internal voltage drop). Độ chính xác: ± 3% f.s

• Dải đo điện trở: 0 ~ 3 kΩ (trung tâm thang đo là 30 Ω), R × 1, R × 10, R × 100, R × 1 k

• Kiểm tra Pin: 0,9-1,8 V, trở kháng 10 Ω, độ chính xác: ± 6% fs

• Thang đo nhiệt độ: 3030-10 có thang đo nhiệt độ

• Nguồn cấp: Pin R6P (AA) ×2

• Kích thước và khối lượng: W95 x H141 x D39, 280 g

• Tiêu chuẩn: CE CAT III 600V

• Phụ kiện: Que đo L9207-30 × 1, cầu chì × 1, Pin R6P (AA) × 2, hướng dẫn sử dụng × 1, hộp đựng 9390 × 1

Đồng hồ vạn năng Hioki DT4256 True RMS

Được sản xuất trên dây chuyển hiện đại của Nhật Bản, đồng hồ vạn năng Hioki DT4256 True RMS không chỉ có độ bền cao, thiết kế hiện đại, chắc chắn, an toàn cho người sử dụng mà còn cung cấp chức năng đo đa dạng không thua kém bất kỳ dòng ampe kìm chuyên nghiệp nào trên thị trường như: đo điện áp DC/AC, đo dòng điện, điện trở, điện dung, tần số,...

Thông số kỹ thuật:

• DCV: 600,0 mV đến 1000 V / ± 0,3% rdg. ± 3 dgt.

• ACV (true RMS): 6.000 V đến 1000 V, 4 dãy / ± 0,9% rdg. ± 3 dgt.

• Resistance: 600,0 Ω đến 60.00 MΩ / ± 0,7% rdg.     ± 3 dgt.

• ACA (True RMS) :: 60.00 mA đến 10.00 A / ± 0,9% rdg. ± 3 dgt

• ACA (sử dụng với kìm kẹp dòng) 40 đến 1k Hz: 10.00 A đến 1000 A

• DCA: 0.0mA - 10.00A

• Phát hiện điện áp: Hi: AC 40 V đến 600 V, Lo: AC 80 V đến 600 V

• C (điện dung): 1.000 μF đến 10.00 MF ± 1,9% RDG. ± 5 DGT.

• Kiểm tra thông mạch, kiểm tra Diode

• Tần số AC V, DC + AC V, AC A: 99,99 Hz đến 99,99 kHz / ± 0,1% RDG. ± 1 DGT.

• Các chức năng khác: lọc nhiễu, hold, hiển thị giá trịTrung bình, Max Min, m, tiết kiệm điện, giao tiếp USB (tùy chọn)

• Màn hình: LCD 4 chữ số, tối đa 60000 chữ số

• Nguồn cung cấp: LR03 pin alkaline × 4,

• 84 mm (3,31 in) W × 174 mm (6.85 in) H × 52 mm (2,05 in) D, 390 g (13,8 oz) (bao gồm pin và bao da)

• Phụ kiện: Que đo L9207-10 × 1, Holster × 1, Hướng dẫn sử dụng × 1, LR03 pin alkaline × 4

Như vậy, trong bài viết này, Kyoritsuvietnam.net đã hướng dẫn bạn cách đo điện trở bằng đồng hồ vạn năng vô cùng đơn giản cũng như một số dòng đồng hồ vom chất lượng tốt, giá rẻ mà hầu như đối tượng nào cũng có thể sử dụng được. Nếu có thắc mắc liên quan đến cách sử dụng đồng hồ vạn năng đo điện trở, các bạn có thể liên hệ theo hotline 090 214 8147 - 097 924 4335 để được tư vấn và giải đáp trong thời gian ngắn nhất.
